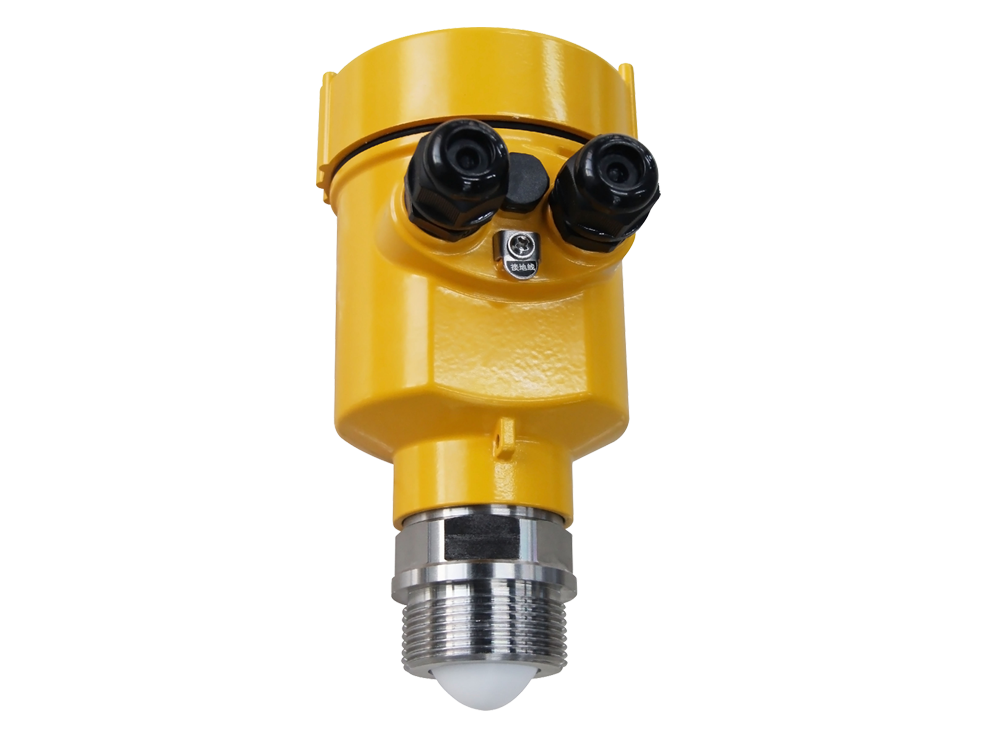

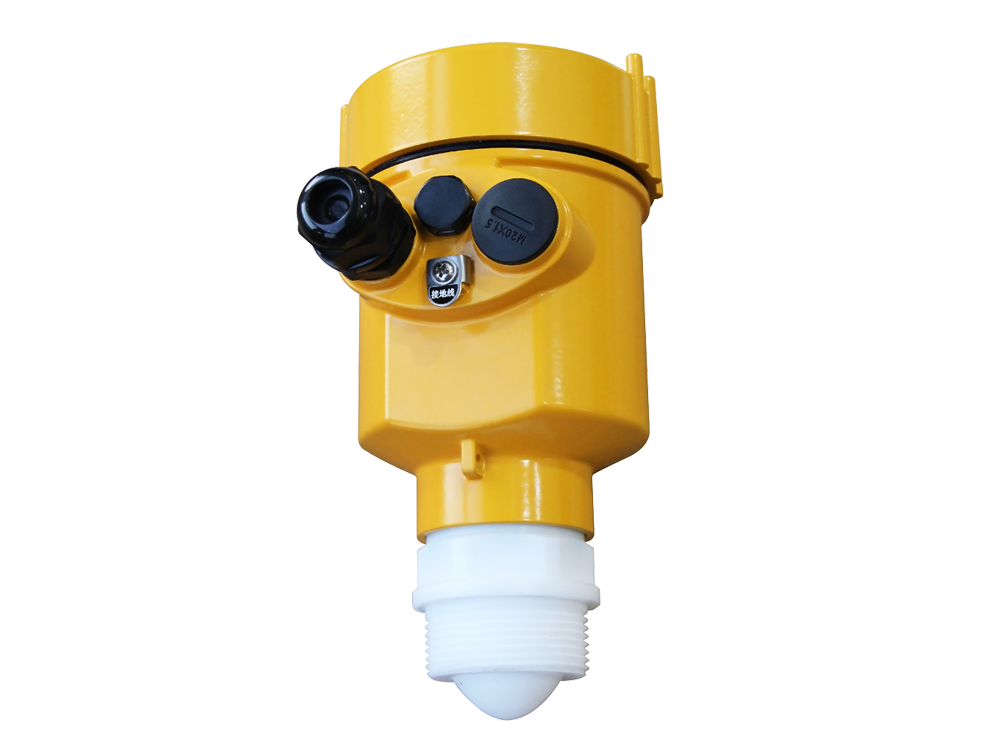

测量介质：液体
测量范围：0.05m~30m

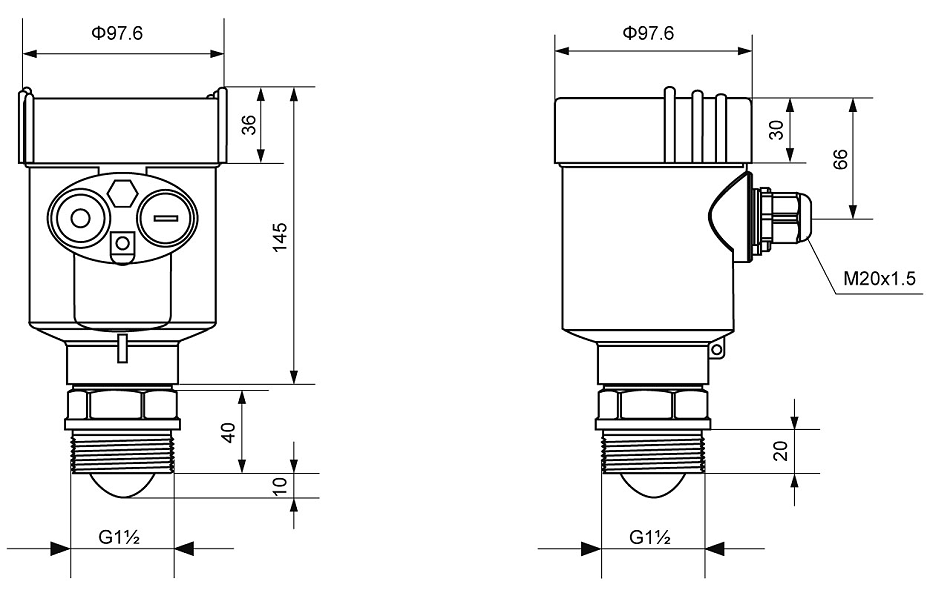

过程连接：G1½ A/1½NPT螺纹/法兰≥DN50
过程温度：-40～80℃
过程压力：-0.1～0.3MPa
精度：±2mm
防护等级：IP67
频率范围：123GHz
电源：两线制(DC24V)/四线制(DC12V~24V)/四线制（AC220V)
防爆等级：Exia
ⅡC T6 Ga / Exd IIC T6 Gb
外壳：铝/塑料/不锈钢
信号输出：二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus
| 过程链接 | 法兰 | |||
| 材质 | 304不锈钢、PP | |||
| 外壳 | 外壳和外壳之间的密封 | 硅橡胶 | ||
| 外壳视窗 | 聚碳酸酯 | |||
| 接地端子 | 不锈钢 | |||
| 供电电压 | 四线制 | 标准型 | （12~24）V DC | |
| 功耗 | max80mA DC24V/2W | |||
| 允许波纹 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 双腔外壳 | (198~242)V AC | 四线制 | ||
| 100V AC | 四线制 | |||
| 电缆参数 | 电缆入口/插头 | 1个M20x1.5电缆入口 | ||
| 1个盲堵M20×15 | ||||
| 接地端子 | 导线横截面2.5mm2 | |||
| 输出参数 | 输出信号 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信号 | 电流输出不变；20.5mA;22mA;3.9mA | |||
| 积分时间 | (0~20)s,可调 | |||
| 盲区 | 0.1m/0.2m/0.3m | |||
| *测量间隔 | 150米 | |||
| 测量间距 | 大约1秒（取决于参数设置） | |||
| 调整时间 | 大约1秒（取决于参数设置） | |||
| 调整时间工作存储及运输温度 | （-40~80）℃ | |||
| 过程温度 | Kadar-FMF11 | -40~80℃ | ||
| Kadar-FMF12 | -40~110℃ | |||
| Kadar-FMF13 | -40~110℃ | |||
| Kadar-FMF15 | -40~200℃ | |||
| Kadar-FMF21 | -40~110℃ | |||
| 相对湿度 | ＜95% | |||
| 压力 | Max2.5MPa | |||
| 耐震 | 机械震动10m/s2,(10~150)Hz | |||
调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系： R= C （速度） *δ f （频率差） /2/ K （ 调频斜率）。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f , 便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离（简称空高）,得出料位的高度。

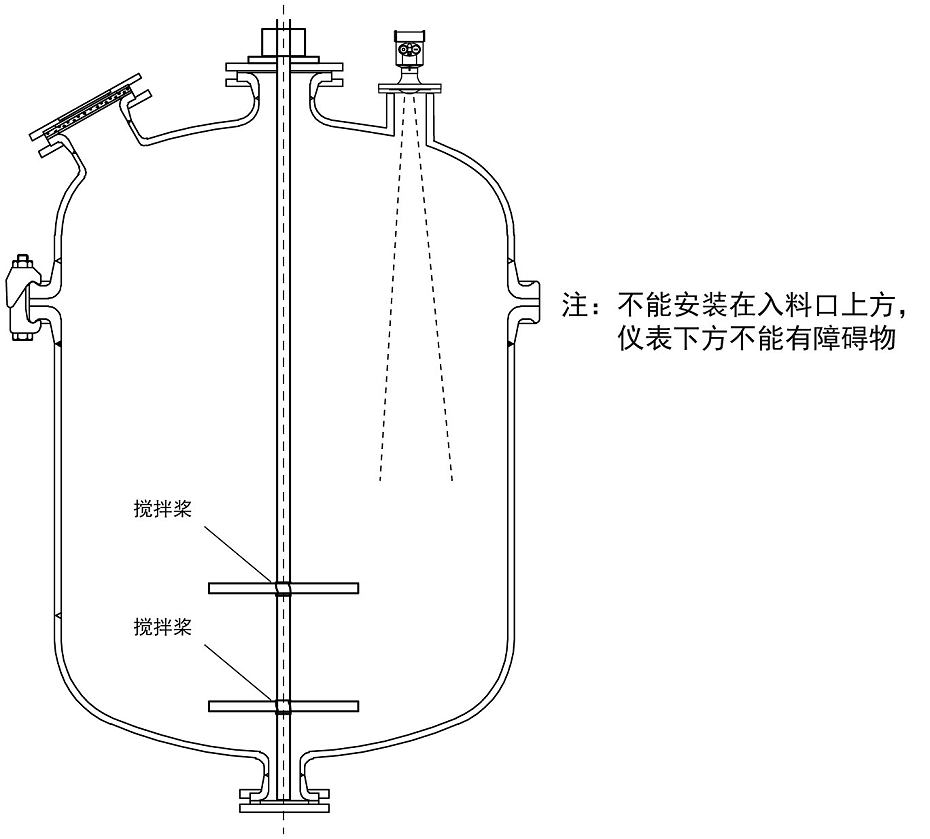

仪表在安装时避免安装在入料口的上方,尽量避开各种影响信号的物体,如搅拌桨等

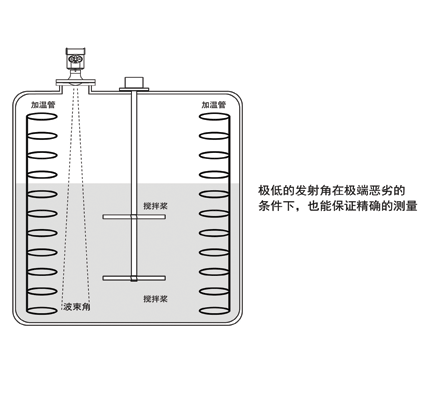

● 在极端复杂的工况下,以雷达安装点为中心,半径20cm的区域内没有任何障碍物,仪表即可正常工作。
有不能安装在入料口上方,仪表下方不能有障碍物
在极端复杂的工况下,以雷达安装点为中心,半径20cm的区域内没有任何障碍物,仪表即可正常工作。
